材料的特征〡CHARACTERISTICS OF MATERIALS

乳液干粉改性的水泥干拌灰，在施工現(xiàn)場按重量比為5：1（干粉：水）的比例加水拌合均勻即可使用。

應用〡APPLICATION

1. 作為粘結(jié)劑粘貼保溫板

適用于能承重的礦物質(zhì)基層墻體。

不能用于潮濕的基層墻體。

僅適用于礦物質(zhì)基層墻體。

不適用于外墻外保溫體系和抗裂體系的纖維增強層。

2. 作為找平

用于找平基層墻體表面。

3. 應用范圍

室內(nèi)外均可。

產(chǎn)品性能指標 | PERFORMANCE INDICATORS

1. 抗堿穩(wěn)定性

本產(chǎn)品為堿性穩(wěn)定。

2. 防火性能

A級（不燃）

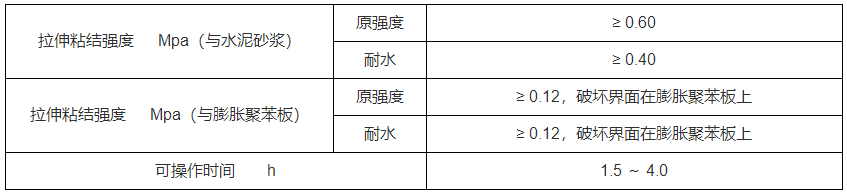

3. 物理性能

施工〡PRODUCT CONSTRUCTION

1. 基層墻體的狀態(tài)

基層墻體必須平整、堅固、清潔和干燥?；鶎訅w表面的涂料層和抹灰層的疏松部分必須清除。新涂裝的抹灰層須經(jīng)過至少14天的干燥硬化后方可使用。

基層墻體的預處理參照附表。

2. 材料的制備

按重量比為5：1（干粉：水）的比例加水充分攪拌均勻，攪拌后的粘膠應在一小時內(nèi)用完。

3. 材料的施工

用鋸齒抹灰刀將粘膠涂抹到保溫板上，而后自下而上將保溫板粘貼到基層墻面上，板面應平整，板縫應壓緊至無空隙，豎直板縫應錯開(如砌磚墻)。

粘貼方式：

整面粘貼(當基底的平整度小于5mm/2m時)。

點－邊粘貼(當基底的平整度小于8mm/2m時)。

4. 干燥硬化

粘結(jié)砂漿的干燥硬化過程主要是水化硬化過程。硬化時間與溫度和空氣相對濕度相關。在空氣溫度為20°C,空氣相對濕度為65%的條件下，粘貼24小時后，可進行下一步工序。完全硬化需28天時間。

5. 用量

采用粘貼法固定聚苯乙烯硬質(zhì)泡沫板時，如基面平整度小于5mm/2m，用量約為5-5.5 kg/ m2，否則用量會增加。

采用型材法固定保溫板時，用量約為1.5kg/m2；

用于找平時，用量視墻面平整度狀況而不同。

6. 施工溫度

施工環(huán)境和基層墻體的溫度不能低于+5oC。

7. 工具清洗

水洗。對于已經(jīng)結(jié)硬的材料，只能采用機械的方法清除。

包裝〡PACKAGING

袋裝(重量為25kg)。 硬化以后的材料為灰色。

貯存與運輸 | CONSTRUCTION METHOD

儲藏：應保持干燥。

尚未開啟的桶裝材料，可保存至少6個月；開封的袋裝材料應在短時間內(nèi)用掉。

運輸：應保持干燥。
